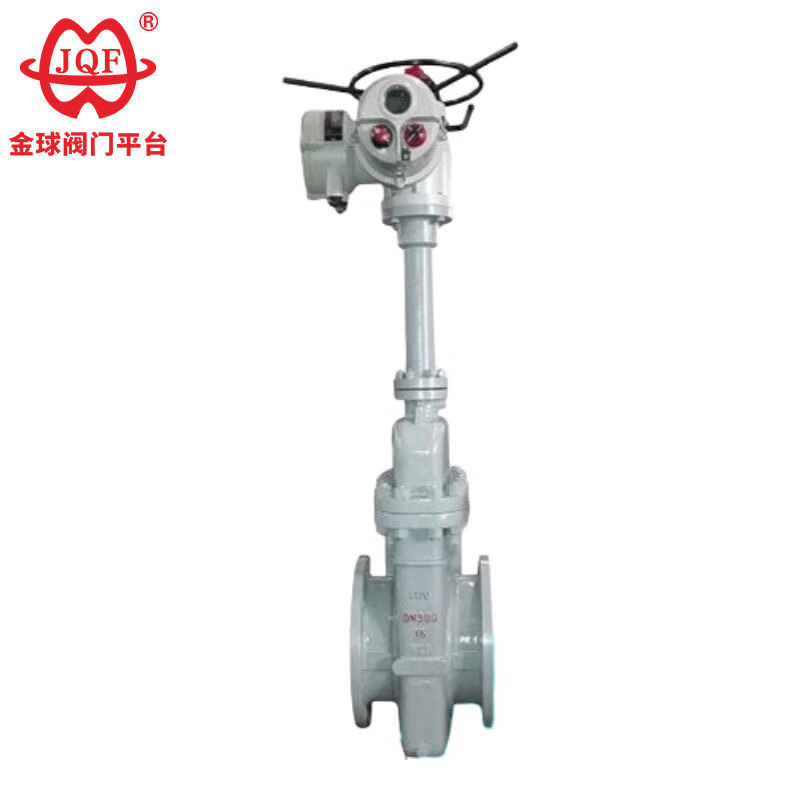

Електричний плоский шибер

Foshan Jinquan Valve Co., Ltd. is a leading industrial valve manufacturer. Our core products include ball valves, butterfly valves, gate valves, globe valves, and check valves, as well as a wide range of valves suitable for various applications. Our electrical flat gate valves are driven by electric actuators, achieving fluid flow by raising and lowering a gate. Due to their structural advantages and technical parameters, they are widely used in fluid shut-off and control scenarios in industrial piping systems. Wherever you are located or what your customization needs may be, our years of experience will support you. If you are interested in our products, please feel free to contact us!

1. Класифікація за методом приведення в дію: ручний паралельний засув, пневматичний паралельний засув, електричний паралельний засув
2. Класифікація за сценаріями застосування: паралельна засувка з діафрагмою, паралельна засувка без діафрагми, паралельна засувка для нафтових родовищ, паралельна засувка для транспортування трубопроводів, паралельна засувка для газової системи

Конструктивні особливості

1. Плаваюче двонаправлене ущільнення
Плаваюче сідло електричної плоскої засувки дозволяє відкривати та закривати в двох напрямках, забезпечуючи надійне ущільнення та гнучку роботу.
2. Твердий корозійно-стійкий направляючий матеріал
Ворота оснащені направляючими планками для точного позиціонування, а ущільнювальна поверхня покрита антикорозійним шаром карбіду вольфраму.
3. Дизайн опору нульового потоку
Корпус електричного плоского шиберного клапана має високий опір тиску; при повному відкритті шлях прямого потоку наближається до труби того ж діаметру (опір потоку ≤0,03).
У штоку клапана використовується багатоступеневе ущільнення з композитним ущільненням, що знижує коефіцієнт тертя на 40%.
4. Двоступеневий механізм ущільнення
При закритті за годинниковою стрілкою:
Середній тиск штовхає сідло впускного клапана, утворюючи первинне ущільнення.
Засувка притискається до сідла випускного клапана, утворюючи подвійне ущільнення.
5. Революційне онлайн-обслуговування
Структура подвійного ущільнення дозволяє замінювати зношені деталі без переривання виробництва; ця технологія є лідером серед подібних продуктів як усередині країни, так і за кордоном.
6. Поступове управління відкриттям і закриттям
При відкритті проти годинникової стрілки ворота піднімаються, а направляючий отвір поступово перекривається каналом, досягаючи 100% повного відкриття в крайньому положенні.

Стандарти проектування

Параметри продуктивності

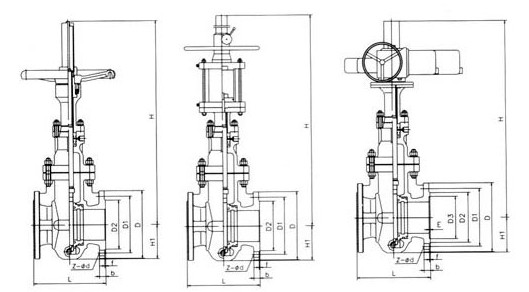

Основна форма і приєднувальні розміри

Зображення структури
