1. Перевірка перед встановленням: підтвердьте сумісність матеріалу клапана з текучим середовищем, температурою та тиском. Перевірте торцеву поверхню засувки з міцної стандартної нержавіючої сталі GB на наявність подряпин. Переконайтеся, що матеріал прокладки відповідає вимогам щодо використання, і підтвердьте, що болти/гайки відповідають вимогам міцності.
2. Вирівнювання встановлення: не застосовуйте примусове вирівнювання. Невідповідність може призвести до деформації сідла клапана, витоку або структурної напруги. Підтримуйте трубопровід самостійно біля клапана. Поступово затягуйте болти у формі зірки, поки не буде досягнуто рівномірного моменту затягування. Після роботи системи протягом 24-48 годин знову затягніть болти.
3. Робочі процедури: високоякісний засувний клапан з нержавіючої сталі стандарту GB має бути повністю відкритим або повністю закритим — часткове відкриття прискорить ерозію сідла/пластини клапана високошвидкісною рідиною. Працювати тільки за допомогою штурвала; ніколи не використовуйте гайковий ключ/важіль. Щоквартально необхідно змащувати шток клапана.
4. Тестування та технічне обслуговування: після встановлення, перед введенням системи в експлуатацію, необхідно провести випробування статичним тиском стандартної засувки з нержавіючої сталі GB під тиском, що в 1,5 рази перевищує номінальний тиск PN. Під час тестування клапан повинен бути ізольований від наступного обладнання.
5. Зберігання та поводження: Клапани слід зберігати в закритих приміщеннях і захищати від вологи. Перед установкою торцеві заглушки повинні залишатися на встановленому положенні.

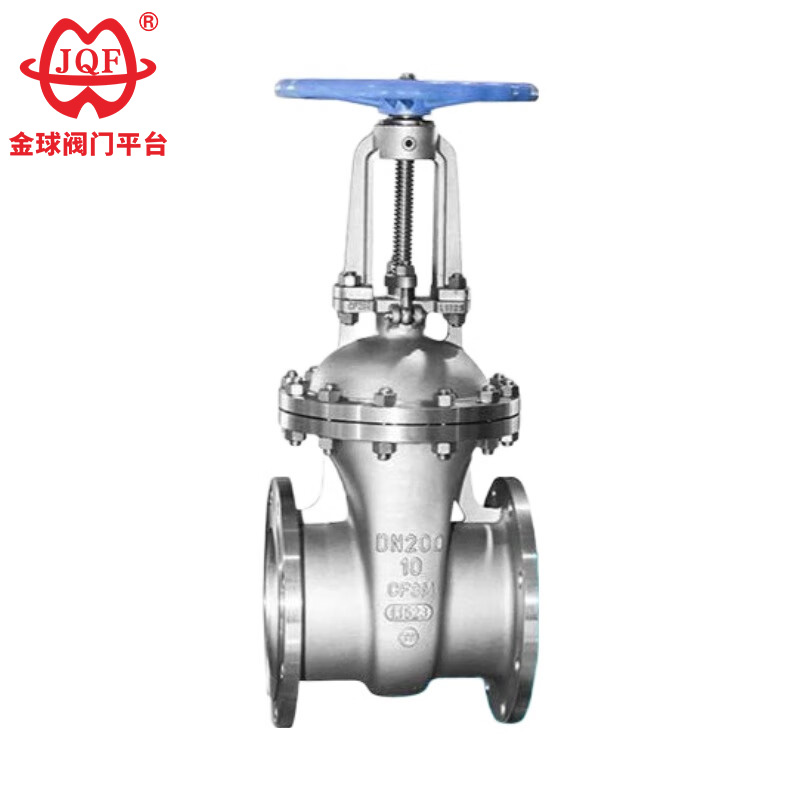

1. Засувка з нержавіючої сталі стандарту GB виготовлена з аустенітної нержавіючої сталі, яка має відмінну стійкість до корозії в окислюваних кислотних середовищах.
2. Коли середовище протікає через стандартний засувний клапан із нержавіючої сталі GB, напрямок потоку залишається незмінним, що призводить до низького опору рідини.
3. Напрямок руху воріт перпендикулярний напрямку потоку середовища, що призводить до низького моменту відкриття та закриття та легкої роботи.
4. Напрямок потоку середовища є необмеженим, без порушення потоку рідини чи зниження тиску. Середовище може витікати з будь-якої сторони засувки, досягаючи свого призначення. Він особливо підходить для трубопроводів, де напрямок потоку середовища може змінюватися.
5. Засувка з нержавіючої сталі стандарту GB встановлюється вертикально в корпусі клапана, що призводить до малої конструктивної довжини.
6. Засувка з нержавіючої сталі стандарту GB має гарну герметичність. Зношення ущільнювальної поверхні мінімальне при повному відкритті.
Специфікації конструкції: GB / T 12234
Довжина конструкції: GB / T 12221
Приєднувальний фланець: JB / T 79.1
Випробування та перевірка: JB / T 9092
Тиск - Температура: GB / T 9131
Ідентифікація продукту: GB / T 12220
| Номінальний тискPN (МПа) | справа | випробувальний тиск (МПа) | Запечатаний | |
| Герметичний (рідкий) | Ущільнювач (газ) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| Матеріал оболонки | Відповідний носій | Застосовна температура (℃) |
| Хромонікелева титанова сталь (тип P) | Азотні кислоти | ≤200 |
| Хромонікель молібден титанова сталь (тип R) | Оцтова кислота | ≤200 |
| Кузов, капот | Пластина клапана, сідло | Шток клапана | Стовбурова гайка | наповнювач | Маховик |
| Хромонікелева титанова сталь | Нержавіюча сталь, нержавіюча сталь + твердий сплав | Хромонікель-титанова нержавіюча сталь | Алюмінієва бронза | Тефлон | Ковкий чавун |
| Хромонікель молібден титанова сталь | Нержавіюча сталь, нержавіюча сталь + твердий сплав | Хромонікель-титанова нержавіюча сталь | Алюмінієва бронза | Тефлон | Ковкий чавун |
| Номінальний діаметр | Основні розміри та приєднувальні розміри | |||||||
| L | D | D1 | D2 | b | З-д | H | D0 | |
| Z41W-16P | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41W-25P | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
