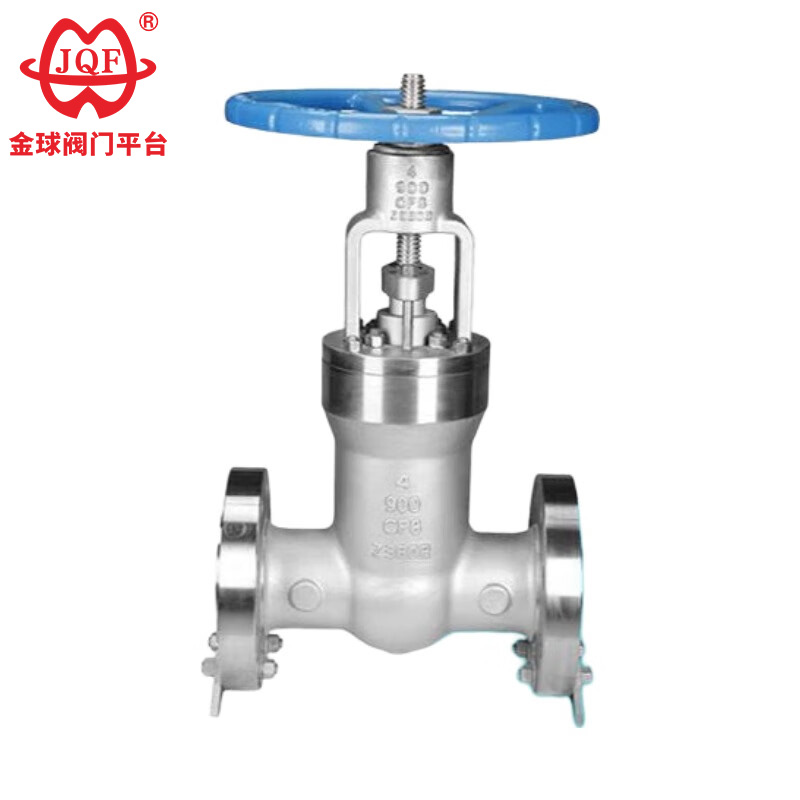

Засувка високого тиску API

JQF Valve factory's durable API high pressure gate valve features a gate design for the opening and closing element. The gate is made of ductile iron and uses an integral rubber coating process, combined with a flat-bottom gate seat structure, effectively reducing debris accumulation and improving sealing performance. Because the sealing surface of the API High Pressure Gate Valve is susceptible to erosion, has a larger overall size, and a longer opening and closing time, it is often used in infrequently operated applications.

Executive Standard

Критерії проектування: API 600 / ASME B16.34
Довжина конструкції ASME B16.10
Розмір стикового шва ASME B16.5
Тестування та перевірка API 598
Тиск - температура: ASME B16.34

особливості

Засувки високого тиску API також називають засувками електростанцій. Вони в основному використовуються в різних системах трубопроводів теплових електростанцій, відповідальних за підключення або відключення потоку середовища (наприклад, води або пари). Порівняно зі звичайними клапанами, видатною особливістю клапанів електростанцій є їх здатність витримувати дуже високі температури та тиск. Вони також мають особливу конструкцію — самоущільнювальну структуру. Така конструкція має перевагу: чим вищий тиск у системі, тим кращий ефект ущільнення. Ці характеристики роблять їх широко використовуваними в конкретних робочих умовах при високій температурі та високому тиску, і їх важко замінити іншими клапанами.
1. Відкриття та закриття без тертя: ця функція вирішує проблему тертя між ущільнювальними поверхнями традиційних клапанів, що забезпечує більш стабільну роботу ущільнення.
2. Верхня конструкція: після встановлення клапана на трубопроводі, якщо потрібний огляд або технічне обслуговування, це можна зробити безпосередньо онлайн, не знімаючи його. Це значно скорочує час простою та економить витрати на обслуговування.
3. Конструкція з одним сідлом: усуває проблему ненормального підвищення тиску в порожнині клапана, що впливає на безпечне використання.
4. Конструкція з низьким крутним моментом: шток клапана, розроблений із спеціальною структурою, дозволяє легко відкривати та закривати з мінімальним зусиллям.
5. Клиноподібна ущільнювальна структура: засув високого тиску API використовує механічну силу, яку створює шток клапана, щоб притиснути клиноподібний затвор до сідла клапана для досягнення герметичності, забезпечуючи стабільність ущільнення клапана та відсутність впливу коливань тиску в трубопроводі.
6. Самоочищувальна структура ущільнювальної поверхні: коли затвор засувки високого тиску API відкривається від сідла клапана, рідина в трубопроводі рівномірно тече по всьому колу ущільнювальної поверхні затвора. Це запобігає руйнуванню високошвидкісною рідиною лише однієї частини сідла клапана, а також змиває забруднення, накопичені на поверхні ущільнення, забезпечуючи самоочищення.

Параметри продуктивності

Матеріал основної частини

Основна форма і приєднувальні розміри
