Плоский шибер

JQF Valve is a high-end valve brand dedicated to manufacturing safe and high-quality flat gate valves for customers, while also providing comprehensive valve solutions for pipeline engineering. With over 20 years of experience in mechanical manufacturing, the factory focuses on quality and continuously provides customers with products and services that meet standards. Our durable Flat Gate Valve is a bidirectional sealing control valve used in oil, gas, and other pipelines.

1.Повнопрохідна конструкція для мінімального опору потоку
2. Очищення трубопроводу за допомогою щітки,
3. Плаваюче сидіння для двонаправленого ущільнення
4. Низький момент відкриття та закриття
5. Простота експлуатації та механізми скидання тиску та впорскування мастила для забезпечення високої безпеки
6. Продуктивність без витоків.

Використання продукту

JQF Valve виробляє плоскі засувки, різновид ковзних клапанів. Закриваючим елементом можуть бути одинарні або подвійні ворота з розпірним механізмом між ними. Тиск затвора на сідло клапана регулюється тиском середовища, що діє на плаваючий затвор або плаваюче сідло клапана. У випадку двозасувного клапана механізм розширення між двома заслінками доповнює цей тиск.

Категорії продуктів

Конструктивні особливості

1. Плаваюче двонаправлене ущільнення
Спеціалізоване плоске сідло засувки забезпечує двостороннє відкриття та закриття, забезпечуючи надійне ущільнення та гнучку роботу.
2. Твердий корозійно-стійкий напрямний матеріал
Ворота оснащені направляючими планками для точного позиціонування, а ущільнювальна поверхня покрита антиерозійним шаром з карбіду вольфраму.
3. Дизайн опору нульового потоку
Висока стійкість до тиску корпусу плоского засувка; коли він повністю відкритий, прямий канал потоку наближається до труби однакового діаметру (опір потоку ≤ 0,03).
Багатоступеневе ущільнення з композитним ущільненням на штоку клапана знижує коефіцієнт тертя на 40%.
4. Двоступеневий механізм ущільнення
При закритті за годинниковою стрілкою:
Середній тиск штовхає сідло впускного клапана, утворюючи первинне ущільнення.
Засувка притискається до сідла випускного клапана, утворюючи подвійне ущільнення.
5. Революційне онлайн-обслуговування
Структура з подвійним ущільненням дозволяє замінювати вразливі частини без переривання виробництва; ця технологія веде подібні продукти як усередині країни, так і за кордоном.
6. Прогресивний контроль відкриття та закриття
При відкритті проти годинникової стрілки ворота піднімаються, а направляючий отвір поступово перекривається каналом, досягаючи 100% повного відкриття в крайньому положенні.

Стандарти проектування

Розробка та виготовлення стандартів: JB/T 5298
Стандарт довжини конструкції: JB / T 5298
Стандарт з'єднувального фланця: GB / T 9113
Ступінь температури тиску: GB / T 12224-2005
Стандарти тестування: GB / T 13927-2008, JB / T 5298

Параметри продуктивності

Основна форма і приєднувальні розміри

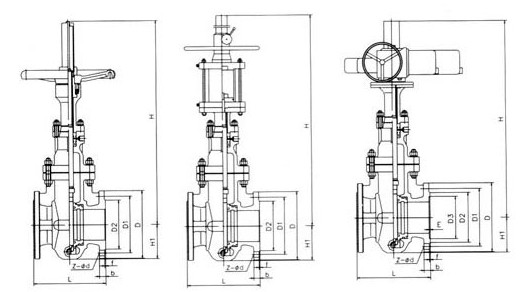

Зображення структури
