Стандартні фланцеві засувки GB

JQF Valve прагне до розвитку індустрії клапанів і має понад 20 років досвіду проектування. Наші міцні фланцеві засувки стандарту GB підходять для різних стандартів, включаючи національні стандарти, американські стандарти та німецькі стандарти. Наша продукція пропонує відмінні цінові переваги та охоплює більшість частин Китаю, а також ринки Європи, Південно-Східної Азії та Близького Сходу. Ми з нетерпінням чекаємо можливості стати вашим довгостроковим партнером у Китаї.

Надіслати запит

Опис продукту

Завод JQF Valve виробляє високоякісні фланцеві засувки стандарту GB, які широко використовуються в нафтохімічних, теплоенергетичних та інших нафтопродуктопроводах і паропроводах як відкриваючі та закриваючі пристрої для підключення або відсікання середовищ у трубопроводах. Завдяки вибору різних матеріалів стандартні фланцеві засувки GB підходять для різних середовищ, таких як вода, пара, олія, азотна кислота, оцтова кислота, сильні окислювачі та сечовина, і доступні у версіях з ручним приводом, конічним редуктором та електричним приводом.

Техніка безпеки

Перевірки перед встановленням
Перевірте сумісність матеріалу фланцевих засувок стандарту GB з рідинними середовищами, температурою та тиском. Перевірте поверхні фланців на наявність подряпин, переконайтеся, що матеріал прокладки відповідає умовам експлуатації та переконайтеся, що болти/гайки відповідають вимогам міцності.
Монтаж Вирівнювання
Ніколи не вирівнюйте стандартні фланцеві засувки GB силою. Невідповідність спричиняє деформацію сидіння, протікання або структурну напругу. Підтримуйте трубопроводи самостійно біля арматури. Поступово затягуйте болти зіркоподібно до рівномірного крутного моменту. Повторно закрутіть після 24–48 годин роботи системи.
Оперативна дисципліна
Повністю відкрийте або повністю закрийте стандартні фланцеві засувки GB — частково відкриті позиції прискорюють ерозію сідла/засувки через високошвидкісний потік. Використовуйте тільки маховик; уникайте гайкових ключів/важелів. Змащення штока (мастило класу EP) обов’язкове щокварталу.
Тестування обслуговування
Гідростатичне випробування стандартних фланцевих засувок GB після установки на номінальний рівень 1,5 × PN перед введенням системи в експлуатацію. Під час тестування ізолюйте клапани від наступного обладнання. Щорічно: перевіряйте герметичність сальника, корозію штока та цілісність фланцевого з’єднання. Негайно замініть зношені сальникові кільця, щоб зупинити неконтрольовані викиди.
Обробка зберігання
Зберігайте арматуру в закритому, захищеному від вологи місці. Залиште торцеві кришки до встановлення.

особливості

1. Високоефективна конструкція: фланцеві засувки стандарту GB мають раціональну конструкцію, яка ефективно використовує простір, досягаючи чудової стабільності корпусу клапана, мінімізованого опору рідини та оптимізованого коефіцієнта потоку.
2. Збільшений термін служби ущільнювача: в інтерфейсі ущільнення використовується нержавіюча сталь і карбідне покриття, що мінімізує знос і значно подовжує термін служби.
3. Надійність і легкість в експлуатації: гнучка графітова упаковка забезпечує надійну цілісність ущільнення, що забезпечує плавну роботу та мінімальний робочий момент.
4. Універсальні методи приведення в дію: фланцеві засувки стандарту GB сумісні з різними механізмами приведення в дію, включаючи ручні, пневматичні, електричні та з редукторним приводом, щоб відповідати різноманітним вимогам застосування.
5. Різноманітні конструкції: доступні в різних структурних конфігураціях, включаючи гнучкі клинові одинарні ворота, жорсткі клинові одинарні ворота або паралельні (подвійні) ворота.

Executive Standard

Специфікації конструкції: GB / T 12234
Довжина конструкції: GB / T 12221
Приєднувальний фланець: JB / T 79.1
Випробування та перевірка: JB / T 9092
Тиск - Температура: GB / T 9131
Ідентифікація продукту: GB / T 12220

Параметри продуктивності

Номінальний тискPN (МПа)	справа	випробувальний тиск (МПа)		Запечатаний
Номінальний тискPN (МПа)	справа	Герметичний (рідкий)	Ущільнювач (газ)	Запечатаний
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Відповідне середовище та відповідна температура

Матеріал оболонки	Відповідний носій	Застосовна температура (℃)
Вуглецева сталь (тип С)	Вода, пара, масло	≤425
Хромонікелева титанова сталь (тип P)	Азотні кислоти	≤200
Хромонікель молібден титанова сталь (тип R)	Оцтова кислота	≤200
Хромомолібденова сталь (тип I)	Вода, пара, масло	≤550

Матеріал основної частини

Кузов, капот	Пластина клапана, сідло	Шток клапана	Стовбурова гайка	наповнювач	Маховик
Вуглецева сталь	Високоякісна вуглецева сталь + твердосплавна або нержавіюча сталь	Хромована нержавіюча сталь	Алюмінієва бронза	Графітоазбестова упаковка	Ковкий чавун
Хромонікелева титанова сталь	Нержавіюча сталь, нержавіюча сталь + твердий сплав	Хромонікель-титанова нержавіюча сталь	Алюмінієва бронза	Тефлон	Ковкий чавун
Хромонікель молібден титанова сталь	Нержавіюча сталь, нержавіюча сталь + твердий сплав	Хромонікель-титанова нержавіюча сталь	Алюмінієва бронза	Тефлон	Ковкий чавун
Хромомолібденова сталь	Легована сталь + карбід	Хромомолібденова сталь	Алюмінієва бронза	Гнучкий азбест	Ковкий чавун

Основна форма і приєднувальні розміри

Номінальний діаметр	Основні розміри та приєднувальні розміри
Номінальний діаметр	L	D	D1	D2	b	З-д	H	D0
Z41H-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

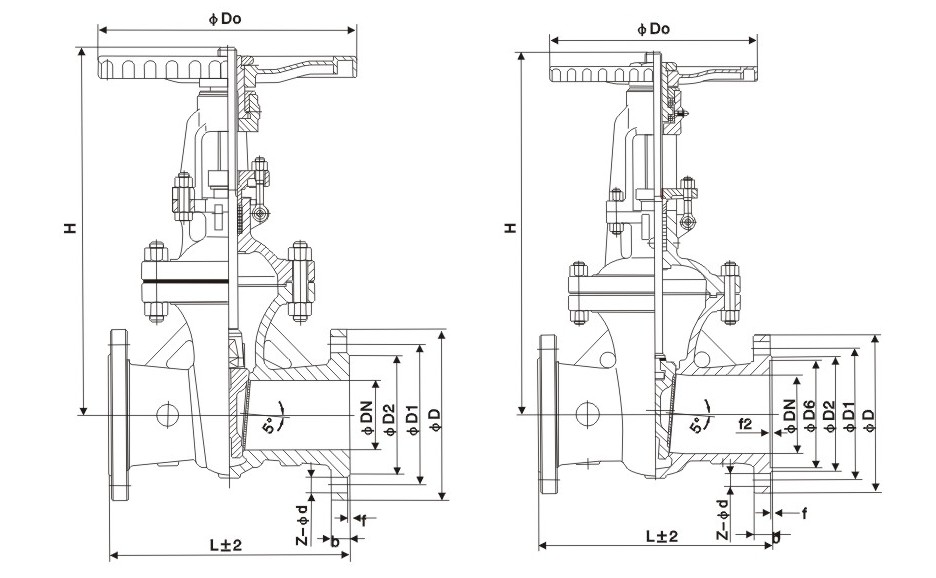

Зображення структури
