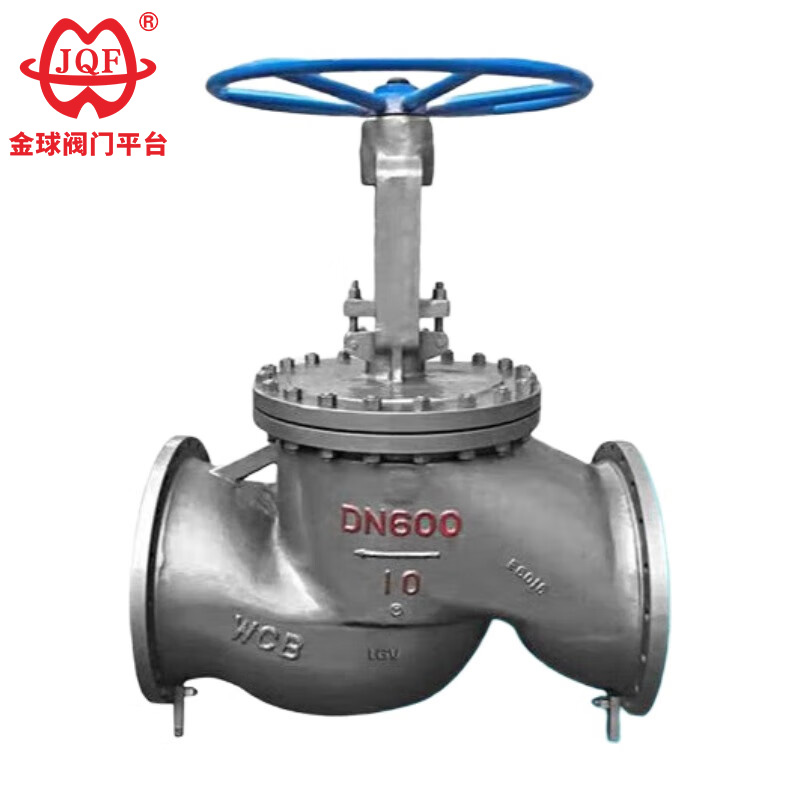

Стандартний прохідний клапан GB

Високоякісні стандартні прохідні клапани J41H, J41Y і J41W типу GB виробляються JQF Valve, професійним виробником клапанів у Китаї. Їх відкриваюча та закриваюча частини є циліндричними клапанними дисками, а ущільнювальна поверхня плоска або конічна. Диски клапанів рухаються лінійно вздовж середньої лінії рідини. Запірні клапани стандарту GB підходять лише для повністю відкритих або повністю закритих застосувань і, як правило, не використовуються для регулювання потоку, але регулювання потоку та дроселювання можна виконувати відповідно до потреб клієнта.

Надіслати запит

Опис продукту

Foshan Jinqiu Valve Co., Ltd. is a manufacturing factory integrating valve R&D, manufacturing, sales, and service. Our durable GB standard globe valves are specifically designed for oxygen pipelines, ensuring safe, stable, and efficient operation. Made from high-quality materials and undergoing rigorous degreasing and cleaning processes, these valves effectively prevent combustion risks and guarantee reliable sealing performance.

Стандартний прохідний клапан GB на складі підходить для діапазонів тиску PN1,6-PN16 і розмірів DN15-DN400, вони завжди використовуються в металургійній, хімічній, медичній газовій та енергетичній промисловості.

Конструктивні особливості

Ми постійно впроваджуємо інновації та прагнемо до досконалості, йдучи в ногу з часом за допомогою високоякісних прохідних клапанів стандарту GB та чудового обслуговування клієнтів! Ми активно впроваджуємо сучасне обладнання, керуємо підприємством і обслуговуємо персонал, прагнучи створити високоякісний вітчизняний та міжнародний бренд клапанів. Ми запрошуємо нових і старих клієнтів відвідати та оглянути наші об’єкти, співпрацювати для взаємної вигоди та спільно створювати краще майбутнє!

Executive Standard

Специфікації конструкції: GB / T 12235
Довжина конструкції: GB / T 12221
Фланцеве з'єднання: JB / T 79
Випробування та перевірка: JB / T 9002
Ідентифікація продукту: GB / T 12220
Характеристики доставки: JB / T 7928

особливості

1. Впорядкована й оптимізована структура: спрощена конструкція покращує виробництво компонентів і ефективність обслуговування обладнання на 30%. 2. Миттєве керування відкриттям і закриттям: конструкція мікротактної конструкції забезпечує швидкість реакції відкриття та закриття 0,8 секунди на цикл. 3. Довговічна система ущільнення: технологія самозмащувальної ущільнювальної поверхні забезпечує наднизький коефіцієнт тертя; Композитний герметизуючий шар має термін служби, який запобігає старінню, що перевищує 50 000 циклів відкривання та закривання.

Параметри продуктивності

модель		J41H-16C～160C	J41Y-16C～160C	J41W-16P～160P
Робочий тиск (МПа)		1,6～16,0
належна температура（℃）		≤425		≤150
Відповідний носій		Вода, пара, масло		Слабке корозійне середовище
матеріал	Кузов, капот	Вуглецева сталь		Хромонікель-титанова нержавіюча сталь
	Шток клапана	Хромована нержавіюча сталь		Хромонікель-титанова нержавіюча сталь
	Ущільнювальна поверхня	Наплавлення сплавів на основі заліза	Наплавлений сплав	Матеріал корпусу
	наповнювач	Азбестографіт, гнучкий графіт, PTFE

Основна форма і з'єднувальний розмір

Номінальний діаметр	Основні розміри та приєднувальні розміри
Номінальний діаметр	L	D	D1	D2	b	З-д	H	D0
J41H-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
J41H-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640

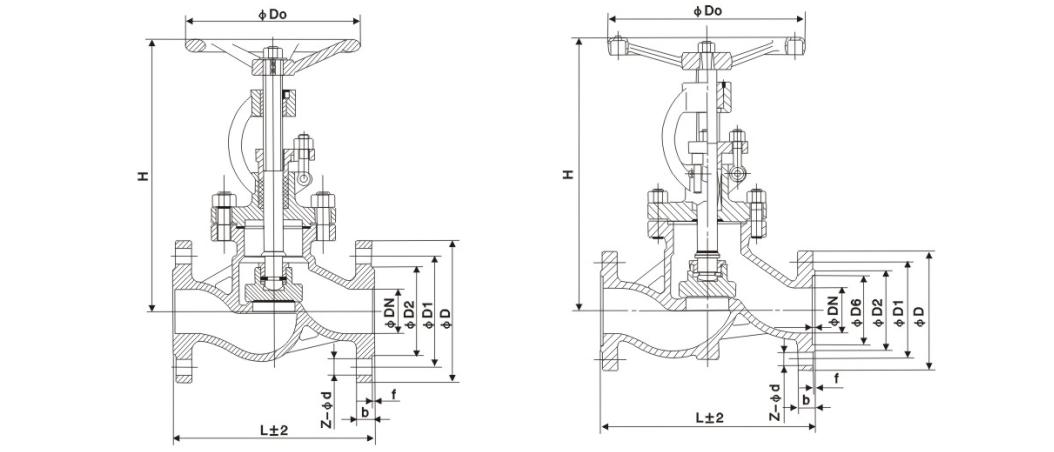

Зображення структури
