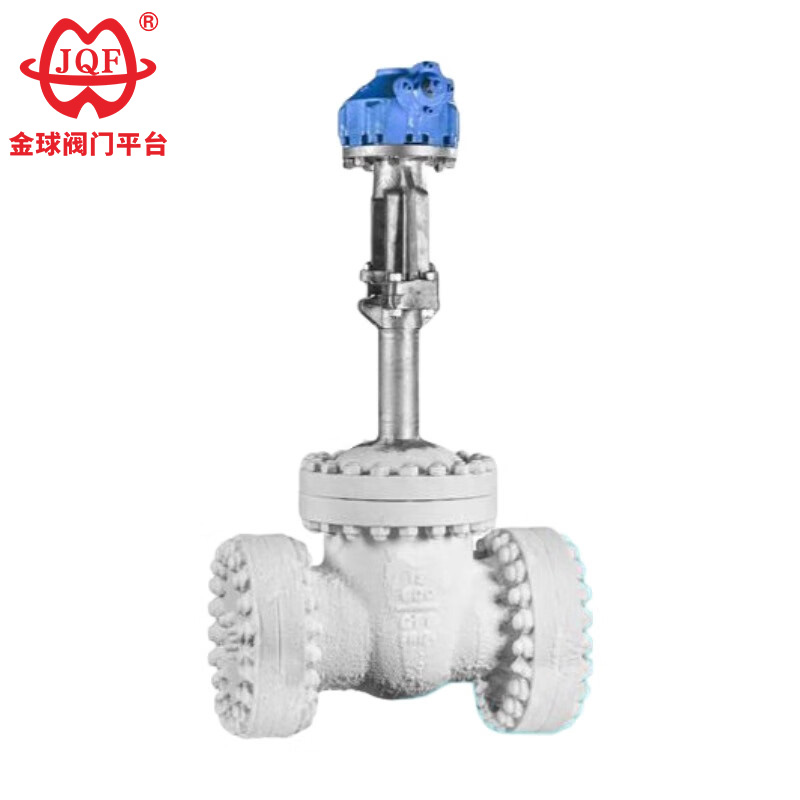

Кріогенний запірний клапан з нержавіючої сталі

JQF Valve є виробником клапанів з більш ніж 20-річним стажем роботи в Китаї, в основному виробляючи кульові крани, засувки, засувки, дискові клапани та електромагнітні клапани. Наша високоякісна кріогенна засувка з нержавіючої сталі спеціально розроблена для екстремальних умов експлуатації з температурами середовища нижче -46°C. Він підходить для кріогенних середовищ, таких як метан, скраплений природний газ, гексен, вуглекислий газ, рідкий аміак, рідкий кисень, рідкий азот і рідкий водень.

Надіслати запит

Опис продукту

JQF Valve as a professional manufacturer, is dedicated to providing you with durable stainless steel cryogenic gate valves. These are not just simple cryogenic valves, but specialized equipment with special material selection, structural design, and manufacturing processes. They are widely used in the storage, transportation, and handling systems of cryogenic media such as liquefied natural gas, liquid nitrogen, liquid argon, and liquid carbon dioxide, ensuring reliable opening and closing and tight sealing under cryogenic conditions.

Параметри продуктивності

модель		DZ40Y-16	DZ40Y-25
Робочий тиск (МПа)		1.6	2.5
належна температура（℃）		LC3≥-101，LCB≥-46，LCC≥-46,1Cr18Ni9Ti≥-196
матеріал	наповнювач	Тетрафторетиленовий азбестовий канат Baptist
	Маховик	QT450-10
	Стовбурова гайка	ZCuA110Fe3
	Шток клапана	1Cr18Ni9Ti
	Прокладка	Низькотемпературний азбест

особливості

1. Нейтралізація тиску в порожнині: сконструйований отвір для балансування тиску, вбудований у вхідну поверхню клапана кріогенного засувки з нержавіючої сталі, активно нейтралізує перепади тиску, запобігаючи накопиченню шкідливих середовищ у порожнині клапана.
2. Термодинамічно оптимізована кришка: висота кришки динамічно розраховується на основі профілю робочої температури, щоб підтримувати цілісність стиснення ущільнення штока протягом усього температурного циклу.
3. Трибологічне калібрування матеріалу: точні специфікації матеріалів сальникового кільця та прокладки забезпечують хімічну стабільність у зазначеному діапазоні робочих температур.
4. Гарантія металургійних характеристик: хімічний склад і кристалічна структура компонентів ретельно перевірені, щоб забезпечити ударну в'язкість і пластичність у широкому діапазоні температур.
5. Універсальна архітектура інтерфейсу. Різноманітність стандартних конфігурацій фланців і варіантів морфології ущільнення для кріогенної засувки з нержавіючої сталі відповідає глобальним вимогам інтеграції трубопроводів.

Основна форма і приєднувальні розміри

Номінальний діаметр	Основні розміри та приєднувальні розміри
Номінальний діаметр	L	D	D1	D2	b	З-д	H	D0
Z40Y-16L
20	150	105	75	55	14-2	4-Φ14	320	140
25	160	115	85	65	14-2	4-Φ14	350	160
32	180	135	100	78	16-2	4-Φ18	385	180
40	200	145	110	85	16-3	4-Φ18	420	200
50	250	160	125	100	16-3	4-Φ18	540	240
65	265	180	145	120	18-3	4-Φ18	610	240
80	280	195	160	135	20-3	8-Φ18	690	280
100	300	215	180	155	20-3	8-Φ18	780	300
125	325	245	210	185	22-3	8-Φ18	930	320
150	350	280	240	210	24-3	8-Φ23	980	360
200	400	335	295	265	26-3	12-Φ23	1180	400
250	450	405	355	320	30-3	12-Φ25	1390	450
300	500	460	410	375	30-3	12-Φ25	1620	580
350	550	520	470	435	34-4	16-Φ25	1810	640
400	600	580	525	485	36-4	16-Φ30	1970	640
Z40Y-25
20	150	105	75	55	16-2	4-Φ14	320	140
25	160	115	85	65	16-2	4-Φ14	350	160
32	180	135	100	78	18-2	4-Φ18	385	180
40	200	145	110	85	18-3	4-Φ18	420	200
50	250	160	125	100	20-3	4-Φ18	540	240
65	265	180	145	120	22-3	8-Φ18	610	240
80	280	195	160	135	22-3	8-Φ18	690	280
100	300	230	190	160	24-3	8-Φ23	780	300
125	325	270	220	188	28-3	8-Φ25	930	320
150	350	300	250	218	30-3	8-Φ25	980	360
200	400	360	310	278	34-3	12-Φ25	1180	400
250	450	425	370	332	36-3	12-Φ30	1390	450
300	500	485	430	390	40-4	16-Φ30	1620	580
350	550	550	490	448	44-4	16-Φ34	1810	640
400	600	610	550	505	48-4	16-Φ34	1970	640

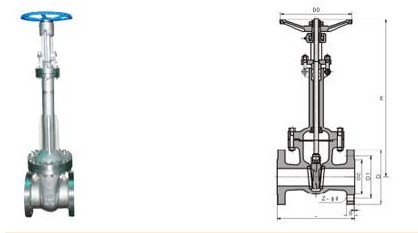

Зображення структури

Увесь текст, дані та зображення в цій статті наведено лише для ознайомлення. Якщо вам потрібно побачити більше характеристик продукту, розмір структури, ціну та інші деталі. Будь ласка, зв'яжіться з нами.
