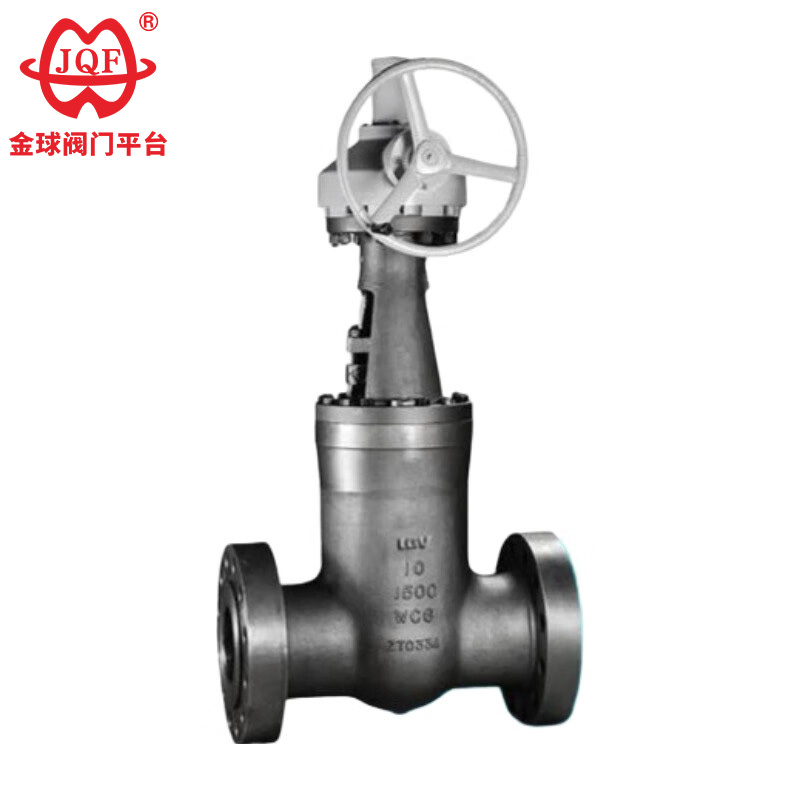

Високотемпературні засувки, також відомі як засувки електростанцій, в основному використовуються в системах трубопроводів різних систем теплових електростанцій для перекриття або підключення середовища трубопроводу. Застосовне середовище: неагресивне середовище, таке як вода та пара.
Принцип приводу нульового тертя високотемпературної засувки долає властиві обмеження традиційних засувок, а саме поступове зниження цілісності ущільнення через знос поверхні під час експлуатації. Високотемпературний засув має конструкцію верхнього входу, що дозволяє здійснювати пряме технічне обслуговування в режимі онлайн, поки трубопровід залишається під тиском, що значно скорочує час простою обладнання та експлуатаційні витрати без скидання тиску в системі.
Інтегрована конструкція сидіння запобігає створенню небезпечних умов надлишкового тиску, що затримується, усуваючи потенційний ризик підвищення тиску в камері та уникаючи порушень правил безпеки.
Інтегрована система приводу з низьким крутним моментом із ретельно спроектованою геометрією штока вимагає мінімального ручного керування—навіть за високих перепадів тиску нею зазвичай можна легко керувати за допомогою компактного штурвала.
Надійність ущільнення обумовлена клиновим механізмом з механічним приводом, який розраховує силу тяги штока, щоб з силою зчепити диск клапана з сідлом. Це надійне механічне зчеплення забезпечує герметичне закриття, на яке не впливають коливання тиску в трубопроводі, що гарантує стабільну роботу в різних робочих діапазонах. Одночасно рідина з трубопроводу створює рівномірний потік прикордонного шару на 360° по всій окружності сідла, пом’якшуючи гарячі точки ерозії, викликані турбулентними ударами, і активно вимиваючи відкладення частинок з критичних зон ущільнення.
Порівняно з іншими клапанами, високотемпературні засувки характеризуються високою температурою та високим тиском, а також унікальною самоущільнювальною конструкцією. Чим вище тиск, тим надійніше герметизація. Завдяки продуктивності та технічним характеристикам, особливі умови роботи роблять продукт формою, яка не може бути замінена іншими продуктами.
Стандарт дизайну: GB / T 12234-2007
Довжина конструкції GB / T 12221-2005
З'єднання під стикове зварювання розмір NB / T 4704-2014
Випробування та перевірка NB / T 4704-2014
Тиск - Температура: NB / T 4704-2014
| модель | ПН | Робочий тиск/МПа | правильна температура/℃ | Відповідний носій | Тіло |
| Z61Y-250 | 250 | 25 | ≤570 | пара | WC9 |
| Z61Y-320 | 320 | 32 | ≤570 | пара | WC9 |
| модель | матеріал | ||||
| Тіло | Пластина клапана | шапка | Стовбурова мати | наповнювач | |
| Z61Y-250 | WC9 | WC9 | WC9 | 38CrMoA1A | Гнучкий графіт |
| Z61Y-320 | WC9 | WC9 | WC9 | 38CrMoA1A | Гнучкий графіт |
| DN | L | D | H | D0 | вага/кг |
| 50 | 280 | 82 | 585 | 300 | 42 |
| 65 | 340 | 110 | 650 | 320 | 53 |
| 80 | 475 | 130 | 680 | 400 | 130 |
| 100 | 500 | 170 | 755 | 450 | 180 |
| 125 | 600 | 195 | 830 | 500 | 190 |
| 150 | 700 | 225 | 1050 | 550 | 320 |
| 175 | 750 | 255 | 1050 | 600 | 400 |
| 200 | 800 | 285 | 1050 | 650 | 550 |
| 225 | 850 | 300 | 1100 | 700 | 600 |
Увесь текст, дані та зображення в цій статті наведено лише для ознайомлення. Якщо вам потрібно побачити більше характеристик продукту, розмір структури, ціну та інші деталі. Будь ласка, зв'яжіться з нами.
