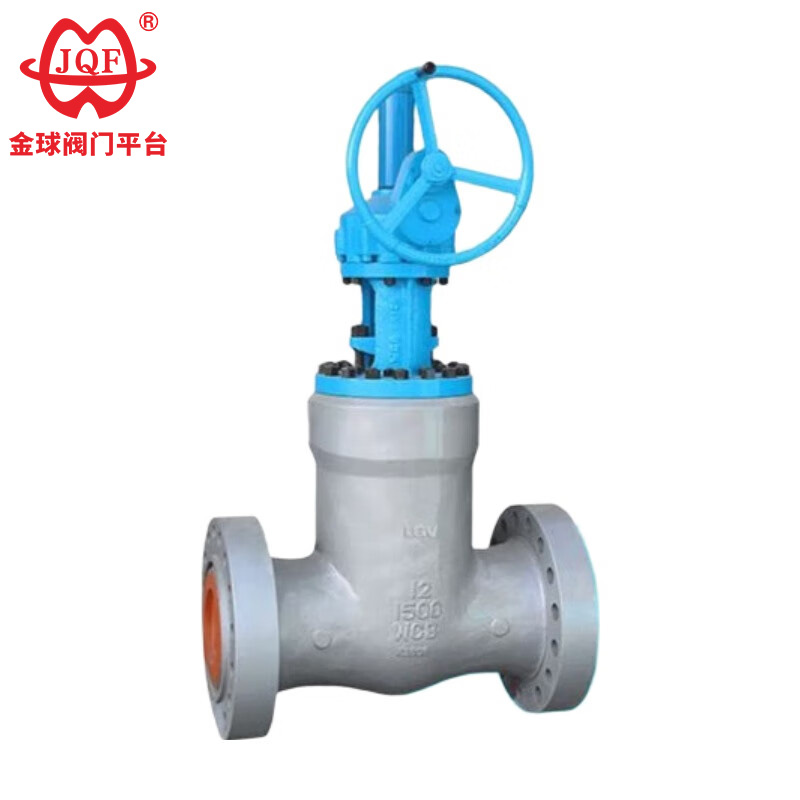

Фланцевий засув високого тиску

JQF Valve factory є професійним виробником фланцевих засувок високого тиску в Китаї. Ми виробляємо високоякісні фланцеві засувки високого тиску, які спеціально розроблені, щоб витримувати середовища високого тиску та використовувати фланцеві з’єднання. Від конструкції та вибору матеріалів до виробничих процесів і стандартів випробувань, вимоги до фланцевих засувок високого тиску значно перевищують вимоги до звичайних засувок, забезпечуючи їх безпечну та стабільну роботу в критичних галузях промисловості, таких як нафтова, хімічна та енергетична промисловість.

Надіслати запит

Опис продукту

The Z61Y-250 and Z61Y-320 durable High Pressure Flanged Gate Valve manufactured by JQF Valve factory are manual butt-welded connection valves with a single-rod wedge-shaped rigid single-disc design. The valve seat sealing surface material is hard alloy, with a nominal pressure of PN250～PN320. The valve body material is carbon steel high-temperature and high-pressure power station gate valve.

Стандарти проектування

Стандарт дизайну: GB / T 12234-2007
Довжина конструкції GB / T 12221-2005
З'єднання під стикове зварювання розмір NB / T 4704-2014
Випробування та перевірка NB / T 4704-2014
Тиск - Температура: NB / T 4704-2014

Параметри продуктивності

модель	ПН	Робочий тиск/МПа	правильна температура/℃	Відповідний носій	Тіло
Z61Y-250	250	25	≤570	пара	WC9
Z61Y-320	320	32	≤570	пара	WC9

Матеріал основної частини

модель	材料
модель	Тіло	Пластина клапана	шапка	Стовбурова мати	наповнювач
Z61Y-250	WC9	WC9	WC9	38CrMoA1A	Гнучкий графіт
Z61Y-320	WC9	WC9	WC9	38CrMoA1A	Гнучкий графіт

Основна форма і приєднувальні розміри

DN	L	D	H	D0	вага/кг
50	280	82	585	300	42
65	340	110	650	320	53
80	475	130	680	400	130
100	500	170	755	450	180
125	600	195	830	500	190
150	700	225	1050	550	320
175	750	255	1050	600	400
200	800	285	1050	650	550
225	850	300	1100	700	600

Зображення структури

Конструктивні особливості

Ці фланцеві засувки високого тиску мають вирішальне значення для контролю потоку рідин у різних системах, забезпечуючи точне регулювання та тривалу роботу.

1. Довговічність і міцність: наші фланцеві засувки виготовлені з високоякісних матеріалів, що робить їх добре підходящими для різноманітних складних промислових середовищ. Фланцеве з'єднання є дуже надійним, зменшуючи ймовірність протікання та забезпечуючи герметичність.
2. Точне керування: фланцевий засув високого тиску забезпечує точний контроль над швидкістю потоку рідин у трубопроводі. Незалежно від того, чи потрібно вам відкрити, закрити або відрегулювати швидкість потоку, робота буде плавною. Цей точний контроль важливий для підтримки загальної ефективності системи та запобігання збоїв у роботі.
3. Стійкість до корозії: усі матеріали, які використовуються для виготовлення цієї фланцевої засувки, спеціально підібрані з огляду на їх стійкість до корозії. Навіть у важких умовах він може без проблем підтримувати нормальну роботу тривалий час.
4. Широке застосування: фланцеві засувки можна використовувати в різних промислових умовах. Ця універсальна конструкція дозволяє гнучко адаптувати його до різних систем, а встановлення та інтеграція є зручними.
5. Просте технічне обслуговування: ми враховували легкість обслуговування на етапі проектування. Компоненти клапана легко розібрати та повторно зібрати, що робить планову перевірку та технічне обслуговування простими та економічно ефективними.
