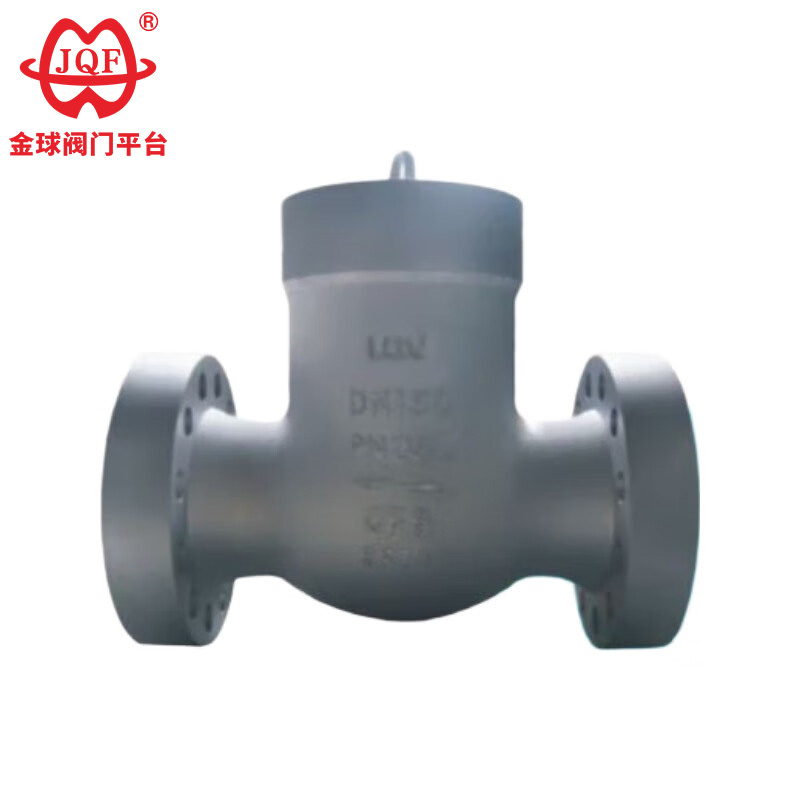

Пневматичний зворотний клапан екстрактора

Jinqiu Valve в основному виробляє та продає кульові крани, поворотні клапани, засувки, зворотні клапани, фланці та іншу продукцію. Наші високоякісні пневматичні зворотні клапани відсмоктувача виготовляються відповідно до стандартів GB, ANSI, JIS і DIN, і їх основні переваги полягають у надійному ущільненні та ефективному захисті від гідроударів. Наші продукти пропонують гарну цінову перевагу, охоплюючи більшість частин Китаю, а також ринки Європи, Південно-Східної Азії та Близького Сходу. Ми з нетерпінням чекаємо можливості стати вашим довгостроковим партнером у Китаї.

Надіслати запит

Опис продукту

This high quality extractor pneumatic check valve from Jinqiu Valve factory features a wear-resistant hard alloy overlay, ensuring stable and reliable sealing. Simultaneously, a counterweight and cylinder structure provide balancing force during forward flow, aiding in valve opening and smooth operation, while enabling rapid closure during reverse flow, effectively preventing water hammer.

1. Кілька кінцевих з'єднань, відеомагнітофон/компресійний фітинг/гніздо/штекер не є обов'язковими.
2. Суцільнозварна конструкція, без внутрішньої різьби.
3. Ущільнювальне кільце FKM забезпечує можливість герметичної комутації.
4. Прямий потік може бути створений, коли тиск на вході менше 0,14 бар (2 PSIG).
5. Його можна закрити, коли протитиск менше 0,4 бар (2 PSIG).
6. Стандартна середня шорсткість внутрішньої поверхні Ra20 uin. (0,5 мкм), електрополірування до шорсткості Ra10 uin. (0,25 мкм) необов’язковий.

Примітка

Пневматичний зворотний клапан відсмоктувача призначений лише для контролю напрямку потоку і ніколи не повинен використовуватися як пристрій безпеки.
Якщо пневматичний зворотний клапан відсмоктувача не відкривався протягом певного періоду часу, його початковий тиск відкриття може бути вищим за встановлений тиск відкриття.
H64Y тип 1500 (Lb) ~ 2500 (Lb) високотемпературний зворотний клапан для стикового зварювання для Class1500 ~ 2500Lb, робоча температура -29 ~ 570 ℃ нафтових, хімічних, теплових електростанцій та інших умов трубопроводу.

H64Y-1500Lb основна форма та розміри з’єднання

Номінальний діаметр PNS (дюйм)	Розміри та приєднувальні розміри			вага
Номінальний діаметр PNS (дюйм)	d	L	H	вага
2	50	330	240	40
3	60	368	305	60
4	80	457	315	95
5	96	533	409	170
6	118	610	465	186
8	147	762	528	415
10	180	914	613	658
12	222	1041	680	1200
14	254	1118	745	1638

H64Y-2500Lb основна форма та розміри з’єднання

Номінальний діаметрPNS (дюйм)	Розміри та приєднувальні розміри			вага
Номінальний діаметрPNS (дюйм)	d	L	H	вага
3	54	368	297	44
4	70	457	385	110
5	86	533	410	130
6	104	610	455	192
8	130	762	557	466
10	162	914	615	730
12	210	1041	715	1120
14	234	1118	790	1495
16	264	1245	815	1950
18	304	1397	815	2400

Зображення структури
