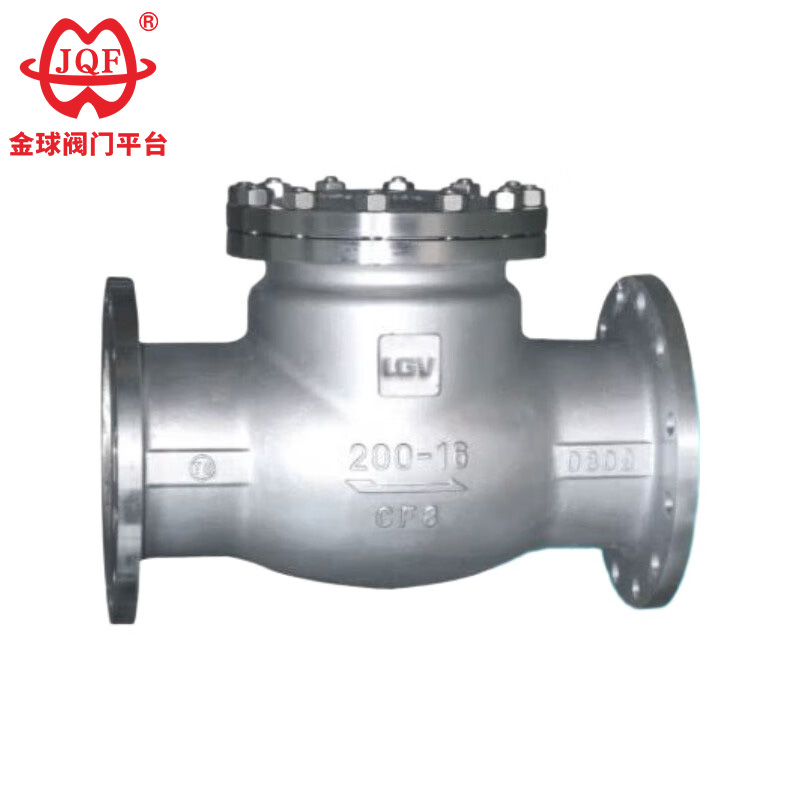

Jinqiu Valve, професійний виробник зворотних клапанів із нержавіючої сталі в Китаї, який виробляє зворотні клапани з нержавіючої сталі, коромисла яких мають сферичну структуру з’єднання на стику коромисла та диска клапана. Це дозволяє диску клапана мати певний ступінь свободи в діапазоні 360 градусів і забезпечує відповідну компенсацію мікроположення.
Ці клапани широко використовуються в хімічній, металургійній та фармацевтичній промисловості. Зворотні клапани типу H44W і H44Y з нержавіючої сталі використовуються в системах трубопроводів, головним чином для запобігання зворотному потоку середовища, запобігання реверсу насоса та його приводного двигуна та запобігання витоку середовища всередині контейнерів. Зворотні клапани також можна використовувати в трубопроводах, де тиск може бути вищим, ніж в основній або допоміжній системі.
1. Низький перепад тиску: повнопрохідна конструкція зворотного клапана з нержавіючої сталі забезпечує мінімальний опір потоку у відкритому стані, заощаджуючи енергію в системі.
2. Повністю автоматична робота: зворотний клапан з нержавіючої сталі не потребує зовнішнього джерела живлення чи ручного втручання; він працює виключно на основі потоку та тиску в магістралі.
3. Надійне ущільнення: він пропонує металеве або пружне (м’яке) сидіння для запобігання зворотному потоку.
4. Міцний і простий дизайн: зворотний клапан з нержавіючої сталі має мало рухомих частин, високу надійність і вимагає мінімального обслуговування.
| модель | H44W-16P~250 | |
| Робочий тиск (МПа) | 1,6~25 | |
| належна температура（℃） | ≤550 | |
| Відповідний носій | Слабке корозійне середовище | |
| матеріал | Кузов, капот, диск | Хромонікель-титанова нержавіюча сталь |
| Ущільнювальна поверхня | Корпус герметичний | |
| Назва частини | Назва матеріалу | |||
| Тіло | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| шапка | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Пластина клапана | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Ущільнювальна поверхня | Корпус / STL | Корпус / STL | Корпус / STL | Корпус / STL |
| Вал клапана | A182 F304 | A182 F316 | A182 F304L | A182 F316L |
| Прокладка | Гнучкий графіт | Гнучкий графіт | Гнучкий графіт | Гнучкий графіт |
| болт | A193 B8 | A193 B8M | A193 B8 | A193 B8M |
| гайка | A194 8 | A194 8M | A194 8 | A194 8M |
| Робоча температура | -46~425 ℃ | -46~425 ℃ | -46~425 ℃ | -46~425 ℃ |
| Відповідний носій | Слабкорозійний | Слабкорозійний | Слабкорозійний | Слабкорозійний |
| Номінальний діаметрDN | Основні розміри та приєднувальні розміри | ||||||
| L | D | D1 | D2 | b | З-д | H | |
| H44W-16P H44W-16R | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 100 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 135 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 142 |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 165 |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 180 |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 210 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 233 |
| 200 | 500 | 335 | 295 | 265 | 26 | 12-23 | 304 |
| 250 | 550 | 405 | 355 | 320 | 30 | 12-25 | 348 |
| 300 | 650 | 460 | 410 | 375 | 30 | 12-25 | 390 |
| 350 | 750 | 520 | 470 | 435 | 34 | 16-25 | 430 |
| 400 | 850 | 580 | 525 | 485 | 36 | 16-30 | 468 |
| H44W-25P H44W-25R | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 160 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 175 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 185 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 220 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 248 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 276 |
| 200 | 550 | 360 | 310 | 278 | 34 | 12-25 | 350 |
| 250 | 650 | 425 | 370 | 332 | 36 | 12-30 | 410 |
| 300 | 750 | 485 | 430 | 390 | 40 | 16-30 | 430 |
| 350 | 850 | 550 | 490 | 448 | 44 | 16-34 | 518 |
| 400 | 950 | 610 | 550 | 505 | 48 | 16-34 | 560 |
