Електричний запірний клапан

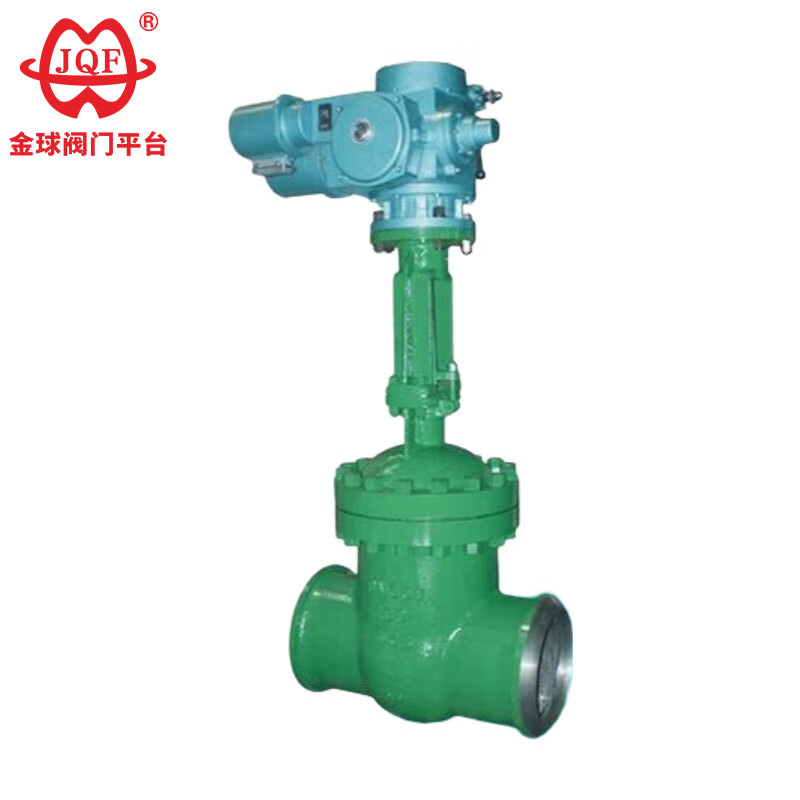

Завод JQF Valve не тільки виробляє різні стандартні клапани, але також проектує та виробляє клапани відповідно до вимог замовника. Наш високоякісний електричний засувний клапан – це автоматизований клапанний пристрій, який об’єднує електричний привід із корпусом засувного клапана, з’єднаним звареним кінцем. Реалізує дистанційне керування, швидке відкриття та закриття та автоматизоване керування клапанами. Він особливо підходить для робочих умов під високим тиском, високою температурою, високим ризиком або у важкодоступних умовах і є ключовим елементом обладнання для сучасного автоматизованого керування промисловими трубопроводами.

Надіслати запит

Опис продукту

JQF Valve's high quality Electrical Gate Valve is widely used in petrochemical, thermal power plant, and other industries for connecting or shutting off medium pipelines, including those for petroleum products and steam. It is a high-quality, durable device.

Executive Standard

Специфікації конструкції: GB / T 12234
Довжина конструкції: GB / T 12221
Приєднувальний фланець: JB / T 79.1
Випробування та перевірка: JB / T 9092
Тиск - Температура: GB / T 9131
Ідентифікація продукту: GB / T 12220

Електричні засувки підходять для застосувань, які вимагають повного відкриття або повного закриття. Коротше кажучи, вони використовуються як вимикачі, зазвичай встановлюються в трубопроводах як запірні клапани, і не підходять для регулювання потоку. Коли клапан повністю відкритий, прохід абсолютно вільний, що дозволяє середовищу протікати прямо крізь нього практично без втрати тиску. Таким чином, вони ідеально підходять для систем, які мають низьку втрату тиску та потребують безперешкодного потоку.

особливості

1. Компактна структура, розумний дизайн, хороша жорсткість клапана, плавний шлях потоку та низький коефіцієнт потоку.
2. Ущільнювальні поверхні виготовлені з нержавіючої сталі та твердих сплавів, що забезпечує тривалий термін служби.
3. Електричний засувний клапан використовує гнучке графітове ущільнення, що забезпечує надійне ущільнення та легку, гнучку роботу.
4. Електричний засувний клапан можна приводити вручну, пневматично, електрично або за допомогою редуктора.
5. Доступні три структурні варіанти: гнучкі клинові одинарні ворота, жорсткі клинові одинарні ворота та подвійні ворота.

Параметри продуктивності

Номінальний тискPN (МПа)	справа	випробувальний тиск (МПа)		Запечатаний
Номінальний тискPN (МПа)	справа	Герметичний (рідкий)	Ущільнювач (газ)	Запечатаний
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Відповідне середовище та відповідна температура

Матеріал оболонки	Відповідний носій	Застосовна температура (℃)
Вуглецева сталь (тип С)	Вода, пара, масло	≤425
Хромонікелева титанова сталь (тип P)	Азотні кислоти	≤200
Хромонікель молібден титанова сталь (тип R)	Оцтова кислота	≤200
Хромомолібденова сталь (тип I)	Вода, пара, масло	≤550

Матеріал основної частини

Кузов, капот	Пластина клапана, сідло	Шток клапана	Стовбурова гайка	наповнювач	Маховик
Вуглецева сталь	Високоякісна вуглецева сталь + твердосплавна або нержавіюча сталь	Хромована нержавіюча сталь	Алюмінієва бронза	Графітоазбестова упаковка	Ковкий чавун
Хромонікелева титанова сталь	Нержавіюча сталь, нержавіюча сталь + твердий сплав	Хромонікель-титанова нержавіюча сталь	Алюмінієва бронза	Тефлон	Ковкий чавун
Хромонікель молібден титанова сталь	Нержавіюча сталь, нержавіюча сталь + твердий сплав	Хромонікель-титанова нержавіюча сталь	Алюмінієва бронза	Тефлон	Ковкий чавун
Хромомолібденова сталь	Легована сталь + карбід	Хромомолібденова сталь	Алюмінієва бронза	Гнучкий азбест	Ковкий чавун

Основна форма і приєднувальні розміри

Номінальний діаметр	Основні розміри та приєднувальні розміри
Номінальний діаметр	L	D	D1	D2	b	З-д	H	D0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

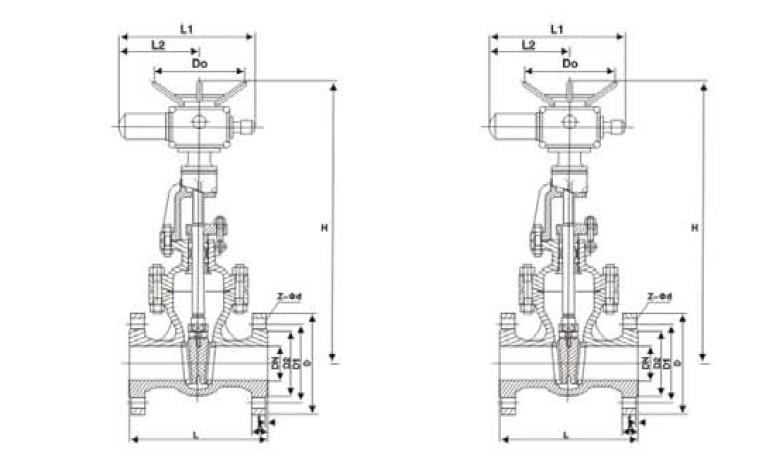

Зображення структури

Гарячі теги: Електричний засувний клапан, Китай, індивідуальний, якісний, міцний, вдосконалений, виробник, постачальник, фабрика, на складі
