Засувка російського стандарту

JQF Valve є великим виробником клапанів у Китаї, який об’єднує наукові дослідження, розробки, проектування, виробництво, продаж і обслуговування. Цей високоякісний російський стандартний засувний засув із непідйомним штоком виготовлений із ковкого чавуну та оснащений пружним гумовим ущільнювальним кільцем для забезпечення надійного ущільнення та довговічності. Його компактна структура забезпечує високу жорсткість і надійність, а пружна конструкція воріт запобігає деформації під впливом ненормальних навантажень або температур. Клапан оснащений підшипниками кочення для зручності роботи у великих розмірах і підтримує індивідуальні матеріали та опції сідла для різних умов експлуатації.

Надіслати запит

Опис продукту

The durable Russian Standard Gate Valve manufactured by JQF Valve is widely used in the inlet and outlet channels or media shut-off devices of oil and steam pipelines in petrochemical, thermal power and other industries. It has passed CE certification, is of high quality and durable, and ensures compliance with EU safety standards, guaranteeing market access compliance.

1. Оптимізована для простору архітектура гідродинаміки: структурно оптимізована конструкція шасі забезпечує виняткову жорсткість корпусу клапана та безперешкодну геометрію потоку, мінімізуючи падіння тиску.
2. Удосконалена композитна ущільнювальна поверхня: засувка російського стандарту використовує запатентовану металургійну технологію для поєднання корозійностійких сплавів із матрицею карбіду вольфраму, що забезпечує надзвичайно тривалий термін служби, що значно перевищує галузеві стандарти.
3. Робоча система штока без тертя: анізотропні графітові сальникові кільця забезпечують ущільнення штока без витоку, одночасно забезпечуючи чітке приведення в дію з низьким крутним моментом для легкої та легкої роботи.
4. Багаторежимна інтеграція приводу: російський стандартний шибер забезпечує повну сумісність з приводом, включаючи ручні маховики, пневматичні приводи, електродвигуни та планетарні редуктори, що забезпечує універсальне розгортання.
5. Конфігурована платформа топології клапанного диска: три різні конфігурації ущільнення: гнучкий одинарний затвор, що адаптується до тиску, жорсткий одинарний затвор із високим навантаженням і двонаправлений подвійний паралельний затвор.

Стандарти впровадження

Специфікації конструкції: GB / T 12234
Довжина конструкції: GB / T 12221
Приєднувальний фланець: r0CT12815-08-I
Випробування та перевірка: JB / T 9092
Тиск - Температура: GB / T 9131
Ідентифікація продукту: GB / T 12220

Параметри продуктивності

Номінальний тискPN (МПа)	справа	випробувальний тиск (МПа)		Запечатаний
Номінальний тискPN (МПа)	справа	Герметичний (рідкий)	Ущільнювач (газ)	Запечатаний
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Відповідне середовище та відповідна температура

Матеріал оболонки	Відповідний носій	Застосовна температура (℃)
Вуглецева сталь (тип С)	Вода, пара, масло	≤425
Хромонікелева титанова сталь (тип P)	Азотні кислоти	≤200
Хромонікель молібден титанова сталь (тип R)	Оцтова кислота	≤200
Хромомолібденова сталь (тип I)	Вода, пара, масло	≤550

Матеріал основної частини

Кузов, капот	Пластина клапана, сідло	Шток клапана	Стовбурова гайка	наповнювач	Маховик
Вуглецева сталь	Високоякісна вуглецева сталь + твердосплавна або нержавіюча сталь	Хромована нержавіюча сталь	Алюмінієва бронза	Графітоазбестова упаковка	Ковкий чавун
Хромонікелева титанова сталь	Нержавіюча сталь, нержавіюча сталь + твердий сплав	Хромонікель-титанова нержавіюча сталь	Алюмінієва бронза	Тефлон	Ковкий чавун
Хромонікель молібден титанова сталь	Нержавіюча сталь, нержавіюча сталь + твердий сплав	Хромонікель-титанова нержавіюча сталь	Алюмінієва бронза	Тефлон	Ковкий чавун
Хромомолібденова сталь	Легована сталь + карбід	Хромомолібденова сталь	Алюмінієва бронза	Гнучкий азбест	Ковкий чавун

Основна форма і приєднувальні розміри

Номінальний діаметр	Основні розміри та приєднувальні розміри
Номінальний діаметр	L	D	D1	D2	b	З-д	H	D0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

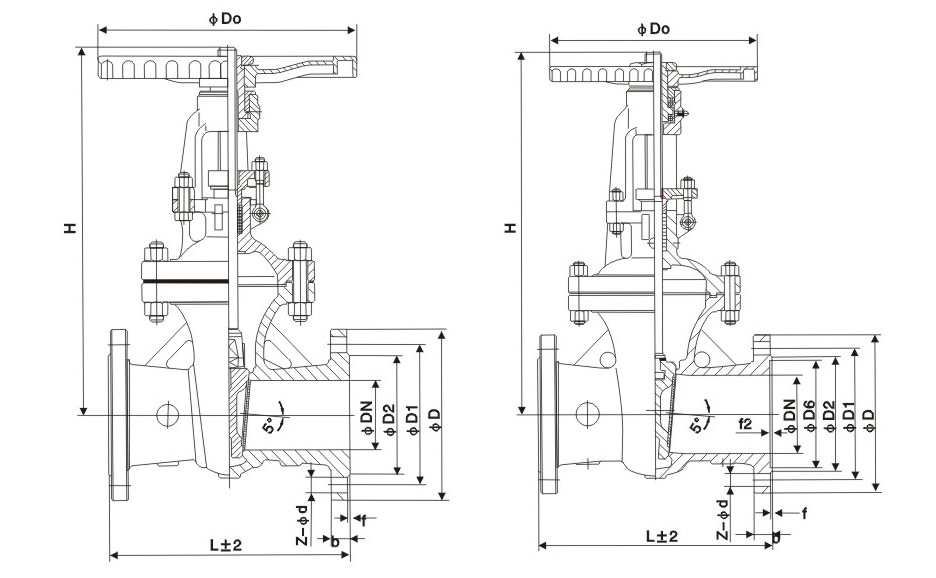

Зображення структури
